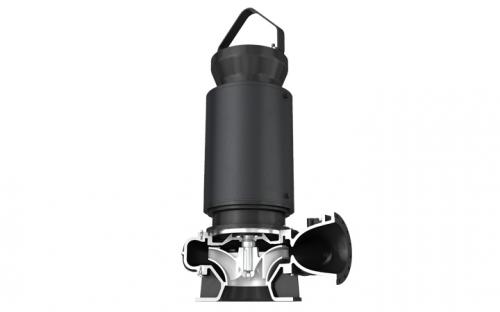

產品概述
OH系列潛水排污泵，在水力模型、密封結構、運行保護、控制系統等方面，進行了綜合性的優化設計。具有效率高、排送固形物能力強、防纏繞性能好、密封技術先進、可靠性高、使用壽命長等特點。
應用領域
OH系列無堵潛水排污泵用于排送所有類型的污水，凈化處理和工業排放的廢水，特別是含有廠纖維和大固體顆粒的未經處理的污水，活性和消化污泥水，如：城市水處理工程、工礦企業、建筑、賓館、飯店等行業。
技術應用
大流量設計、無堵塞運行、全自動控制
材料配置
殼體、葉輪： 灰鑄鐵????
軸：碳鋼、不銹鋼
自耦裝置：耦合底座：灰鑄鐵；導桿：碳鋼或不銹鋼；
出廠標準配置：5米防水電纜
工作條件
介質：溫度小于40，重度小于1100kg/m3，PH值：4-9
最低運行液位：電機部分露出液面不超過電機高度的1/2
輸送最低固形物：不超過流道寬度的80%
最大流量 ?Q：11000m3/h
最高揚程 ?H: 40m
旋轉方向：從電機方向看，泵為順時針?lè)较蛐D(zhuǎn)；
安裝方式：移動式安裝、自動耦合式安裝；
????
1、泵體：優秀水力模型，流道更寬闊、污物通過性更好。
2、葉輪：大通道雙流道設計，抗堵塞，放纏繞；CFD流體仿真模擬分析技術，實現泵體與葉輪的最佳匹配。
3、油室：潤滑并冷卻機械密封與軸承，阻止輸送介質滲透到電機。
4、機械密封：兩套獨立的單端面機械密封，串聯式安裝于油室內，具有可靠和牢固的密封性，特殊螺旋槽結構有效阻止固體顆粒向泵側密封位沉淀。
5、軸承：上部深溝球軸承，承受軸向力；下部深溝球軸承與推力軸承組合，承受軸向力及部分徑向力，并有充分的負荷預度。
6、多重保護：安裝于油室內的漏水探頭及浮子開關，專用控制柜之匹配，實現自動監測報警、短路過載缺相失壓的斷電保護、泵的啟動停止交替及最小淹沒深度的精確的自動控制。
7、電機：專用潛水電機，IP68防護等級，F(xiàn)級絕緣。
8、定子繞組預埋熱過載保護元器件。
9、動力電纜：重型電纜，機械強度及耐油污性優越。
10、電纜密封：電纜壓蓋與電纜密封圈設計為一體式結構，密封更可靠；
型譜圖
